ERD（Entity-Relationship Diagram）是实体关系图的简称，也被称为ER图、实体联系模型或ER模型，是一种用于数据库设计的结构图。ERD Online是全球首个开源的AI智能数据建模与元数据设计平台，致力于通过AI技术赋能数据建模，让数据成为企业创新的核心引擎。

产品愿景

ERD Online为开发者提供一站式的数据库结构设计、版本管理、SQL查询、SQL审批、AI建模与分析、逆向解析、文档生成等功能。通过对元数据的智能管理，向大数据、低代码、BI、大屏应用等领域赋能，推动企业数字化转型。🎉🎉🎉

核心能力

1. AI智能化

• 智能建模：集成ChatGPT实现智能化数据建模，快速生成分析SQL

• 智能推荐：提供智能字段推荐和关系识别

• AI分析：基于AI技术实现数据结构优化和性能分析

2. 元数据全生命周期管理

• 元数据解析：从数据源自动解析元数据并在线管理

• 版本管理：完整的版本控制和变更追踪能力

• 多数源支持：兼容MySQL、Oracle、PostgreSQL等主流数据库

• 数据血缘：可视化展示数据关系，清晰追踪数据流向

• 差量管理：支持不同版本比对，自动生成差量SQL脚本

3. 协作与安全

• 团队协作：支持多人实时在线协作，自动同步

• 权限控制：精准的权限划分，保障数据安全

• 审批流程：内置SQL执行审批流程

• 文档导出：支持Word、PDF、HTML、Markdown等多种格式

4. 效率工具

• 在线执行：无需安装第三方工具，在线执行SQL

• 模板市场：提供行业模板，一键导入快速建模

• 代码生成：自动生成多种语言的代码

• 成本节省：无需采购额外的数据库管理软件

服务对象

1. 开发工程师

• 一键解析已有数据源元数据并在线管理

• 自动生成差量上线SQL和项目代码

• 自定义表固定字段

• BI和大屏开发支持

2. 架构师

• 统一管理多个产品线数据源

• 制定和执行数据字段规范

• 审计数据源操作

• 避免数据孤岛

3. 数据工程师/分析师

• 在线管理数据源元数据

• 自定义数据源看板

• SQL审批和优化

• 数据分析和报表生成

4. 产品经理

• 快速进行数据建模

• 数据结构可视化

• 需求分析和原型设计

• 协同开发管理

应用场景

1. 企业应用

• 中小型企业数据库设计和管理

• 大型企业数据标准化和治理

• 数据仓库和数据湖建设

2. 教育培训

• 教育机构数据库课程教学

• IT培训机构实践教学

• 个人学习和技能提升

3. 创新创业

• 初创企业快速原型设计

• 产品概念验证和测试

• 敏捷开发和迭代优化

4. 专业服务

• 数据库咨询服务

• 系统集成服务

• 技术支持服务

技术架构

整体架构

ERD Online采用现代化的微服务架构，通过分层设计实现高可用、高性能和可扩展的系统架构。

技术栈

前端技术栈

后端技术栈

核心服务

元数据服务

• 功能: 管理数据库元数据、表结构、字段定义

• 特点: 支持多种数据库方言、版本控制、变更追踪

• 接口: RESTful API、GraphQL支持

建模服务

• 功能: 实体关系图设计、数据模型管理

• 特点: 实时协作、自动布局、历史版本

• 组件: X6图形引擎、自定义组件库

AI服务

• 功能: 智能建模、代码生成、SQL优化

• 特点: ChatGPT集成、机器学习模型

• 能力: 自然语言处理、模式识别

协作服务

• 功能: 团队管理、权限控制、消息通知

• 特点: 实时通信、操作审计、变更追踪

• 实现: WebSocket、消息队列

系统特性

高可用设计

• 多节点部署

• 服务自动发现

• 故障自动转移

• 数据多副本

安全架构

• OAuth2认证

• JWT令牌

• HTTPS加密

• 数据加密存储

• 操作审计日志

性能优化

• 多级缓存

• 读写分离

• 异步处理

• 任务队列

• CDN加速

部署架构

容器化部署

环境支持

• 开发环境

• 测试环境

• 预发布环境

• 生产环境

监控告警

• 系统监控

• 性能监控

• 业务监控

• 告警通知

使用收益

效率提升

智能化建模效率

• AI辅助设计：通过ChatGPT智能助手，提供专业的建模建议和最佳实践，包括表结构优化、字段命名规范和索引建议等，设计效率提升300%

• 自动化生成：一键生成标准化的数据库表结构、DDL语句、DML语句和多语言开发代码，支持Oracle、MySQL、PostgreSQL等主流数据库，节省80%编码时间

• 智能模板库：内置电商、CRM、OA等40+行业场景的标准化模板，支持自定义模板和版本管理，快速启动项目设计

协作效率

• 实时多人协作：基于WebSocket技术，支持多达50人同时在线编辑，毫秒级实时同步所有变更

• 智能冲突处理：采用OT算法自动解决90%的编辑冲突，支持手动冲突解决，确保团队协作顺利

• 版本管理：支持Git风格的版本控制，包括分支管理、版本对比、回滚等功能，轻松追踪设计变更

成本优化

研发成本

• 零部署成本：云端SaaS服务，无需本地部署和维护

• 免费开源：完全开源，避免高额的商业软件授权费用

• 快速上手：平均1小时即可掌握核心功能，大幅降低培训成本

运维成本

• 自动化运维：智能监控和故障诊断，减少70%运维工作量

• 版本管理：自动化的版本控制和变更追踪，降低管理成本

• 统一平台：集中化的元数据管理，避免重复建设成本

质量保障

设计质量

• 智能校验：自动检测数据模型中的设计缺陷，准确率达95%

• 最佳实践：内置数据库设计规范，确保设计符合行业标准

• 版本追溯：完整的变更历史记录，支持任意版本回溯和比对

数据质量

• 完整性校验：自动验证数据完整性约束，降低80%数据异常

• 一致性保障：统一的元数据标准，确保跨系统数据一致性

• 安全合规：符合GDPR等数据安全标准，保护敏感数据安全

业务价值

数字化转型

• 数据资产管理：统一的元数据管理平台，提升数据资产价值

• 业务敏捷性：快速响应业务需求变化，缩短50%项目周期

• 创新能力：支持快速原型验证，加速业务创新

决策支持

• 数据洞察：可视化的数据模型分析，辅助业务决策

• 风险控制：完整的审计日志，降低数据安全风险

• 合规管理：满足监管合规要求，避免合规风险

开始使用

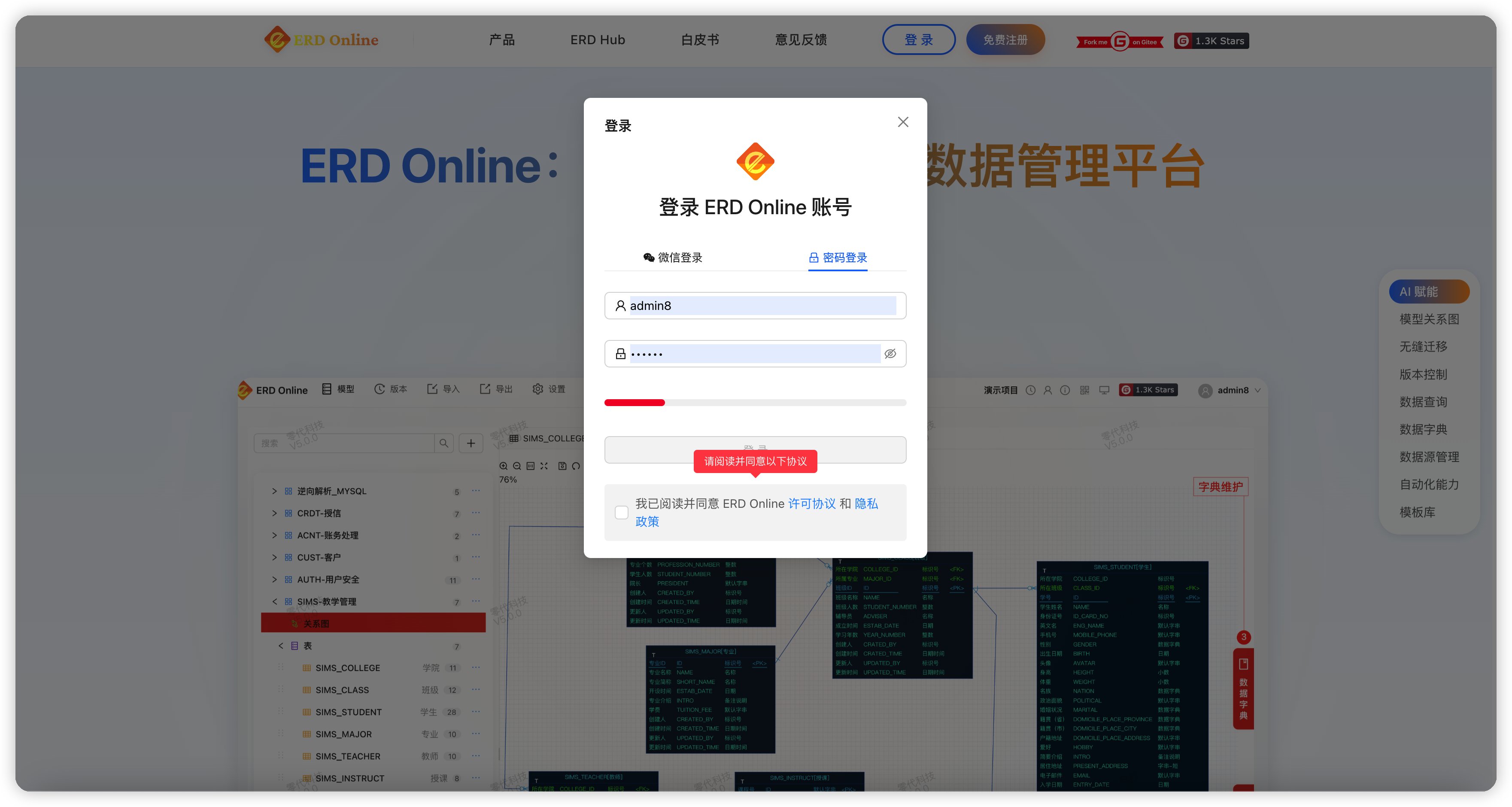

注册、登录

登录

• 老用户使用微信扫码登录，可自动关联原有全部模型

• 新用户可以使用微信扫码快捷登录，也可自行注册新账号

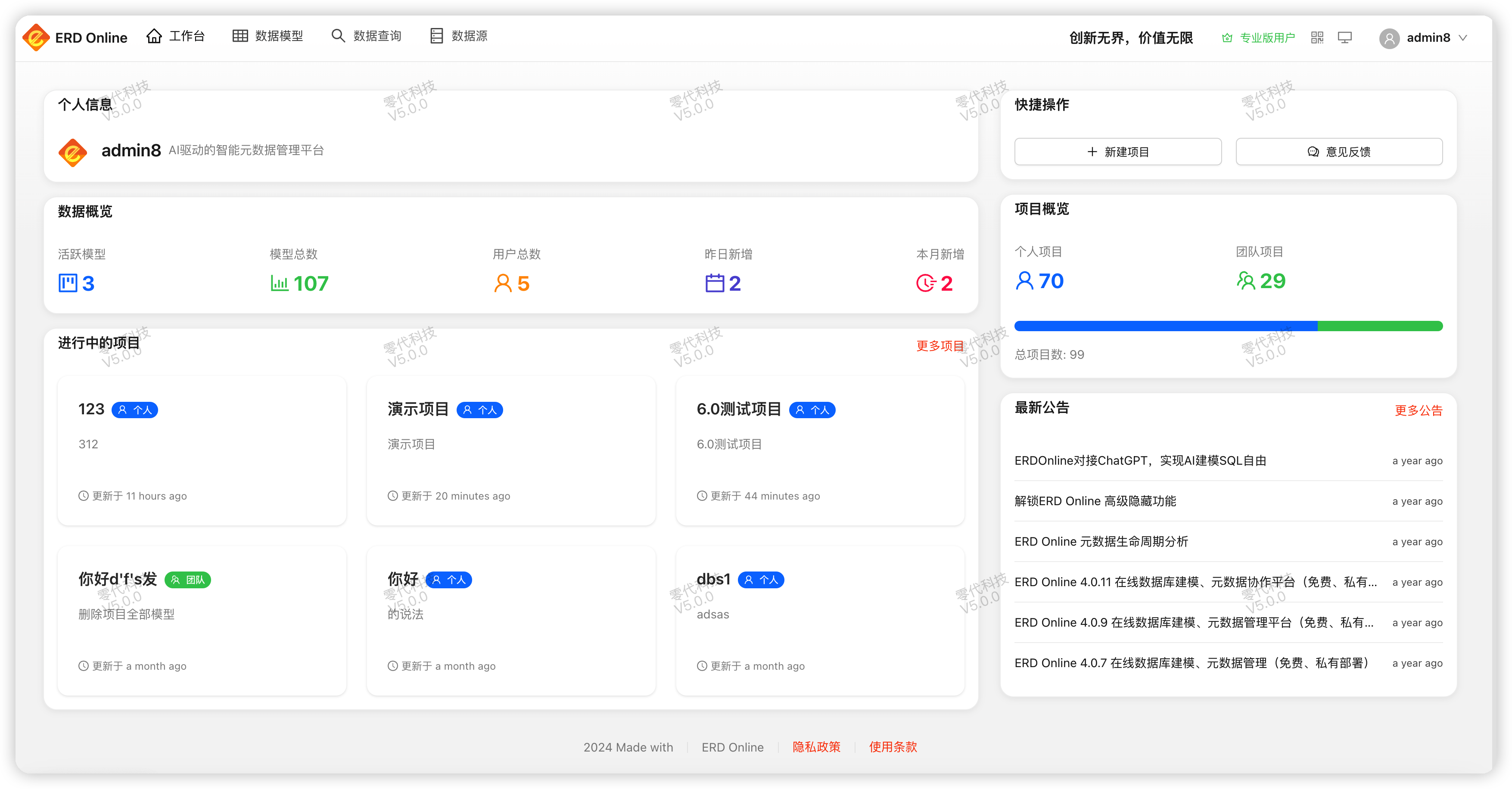

工作台

• 扫码登录到系统之后，首页会显示ERD Online 统计信息、和一些快捷入口

创建项目

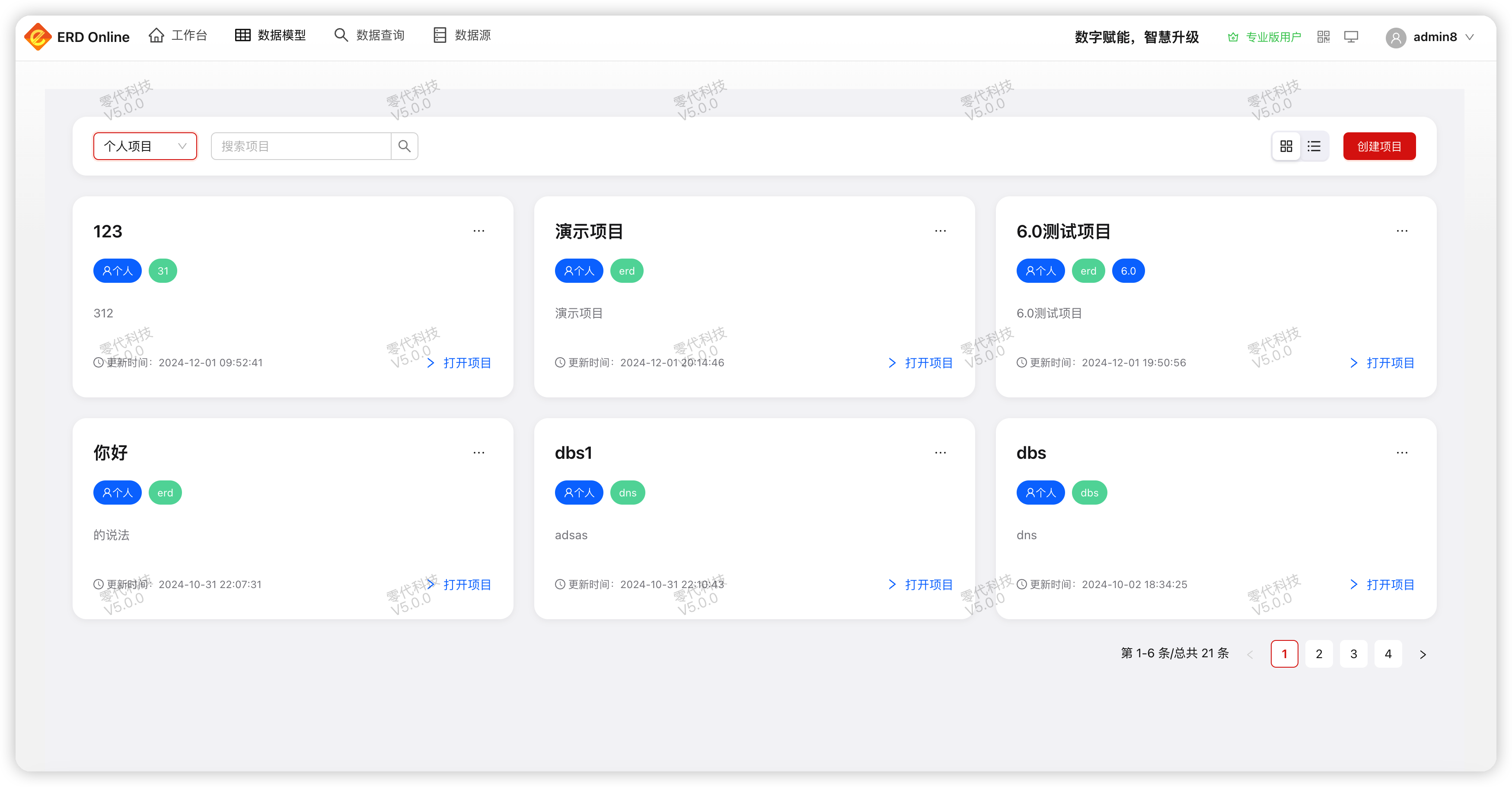

个人项目

• 点击「个人项目」，这里展示了全部的历史个人项目

• 可以在这里对个人项目做增删改查操作

团队项目

项目列表

• 点击「团队项目」，这里展示了全部的历史团队项目

团队项目管理

团队用户管理

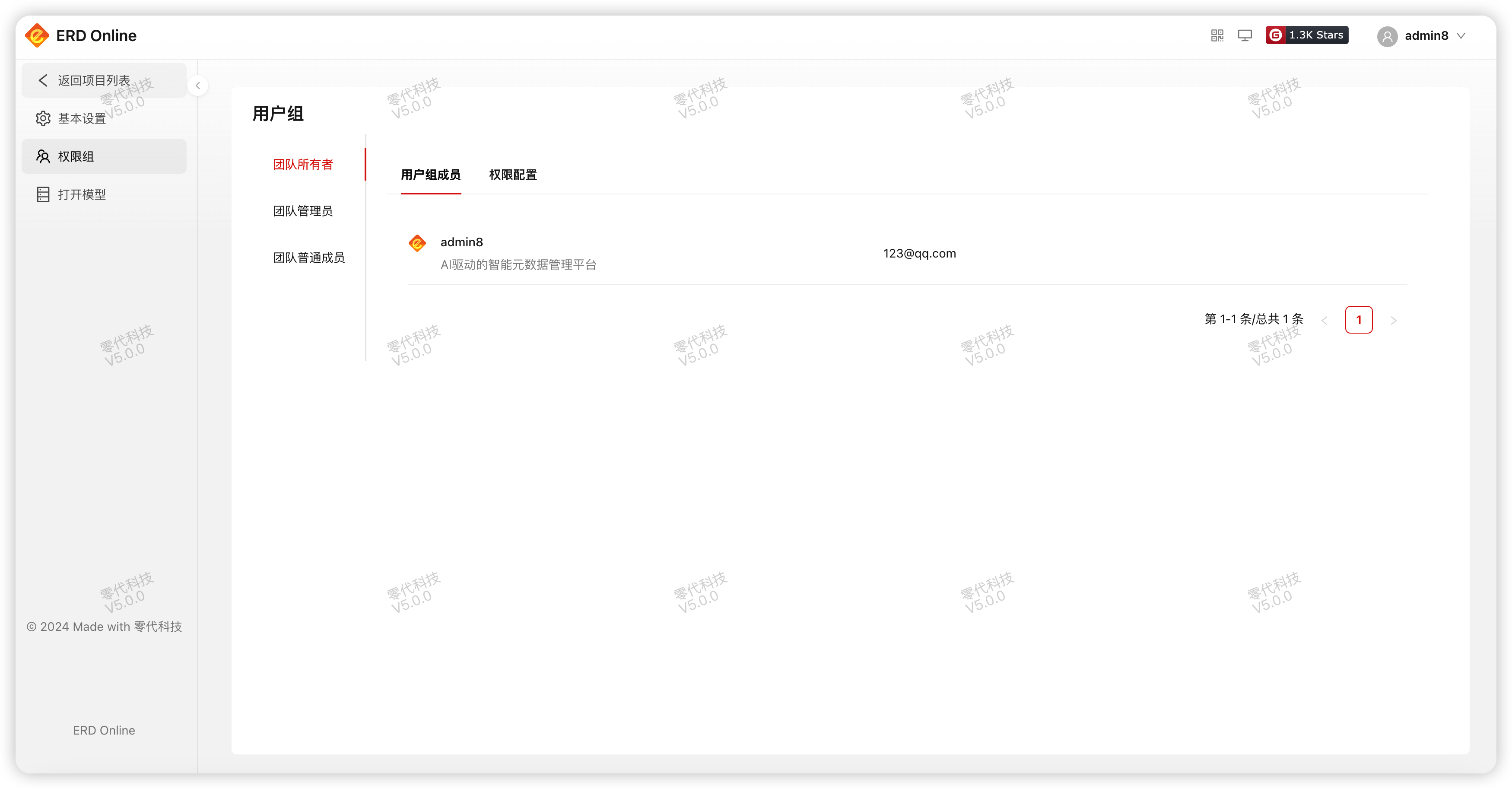

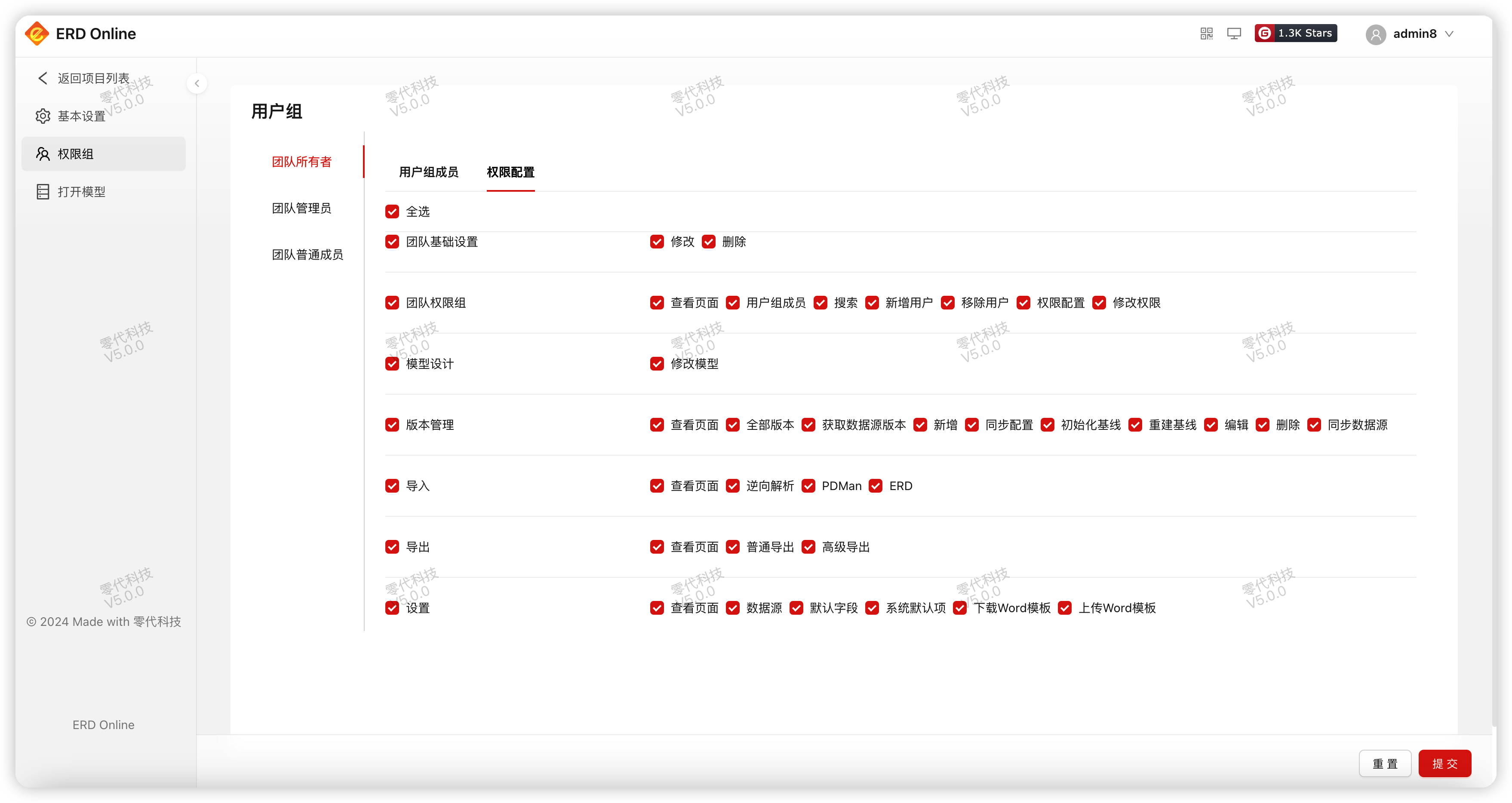

团队权限管理

模型设计

表设计

• 表设计自动保存

• 表设计支持撤销、重做、开始插入、尾部插入、上方插入、下方插入、拖动排序

• 表设计可以像Excel一样，拖动选框右下角小黑点快速复制

• #💡|小提示#(orange!) 会用excel吧！excel里怎么操作，请在这里也怎么操作！你会爱上他的！

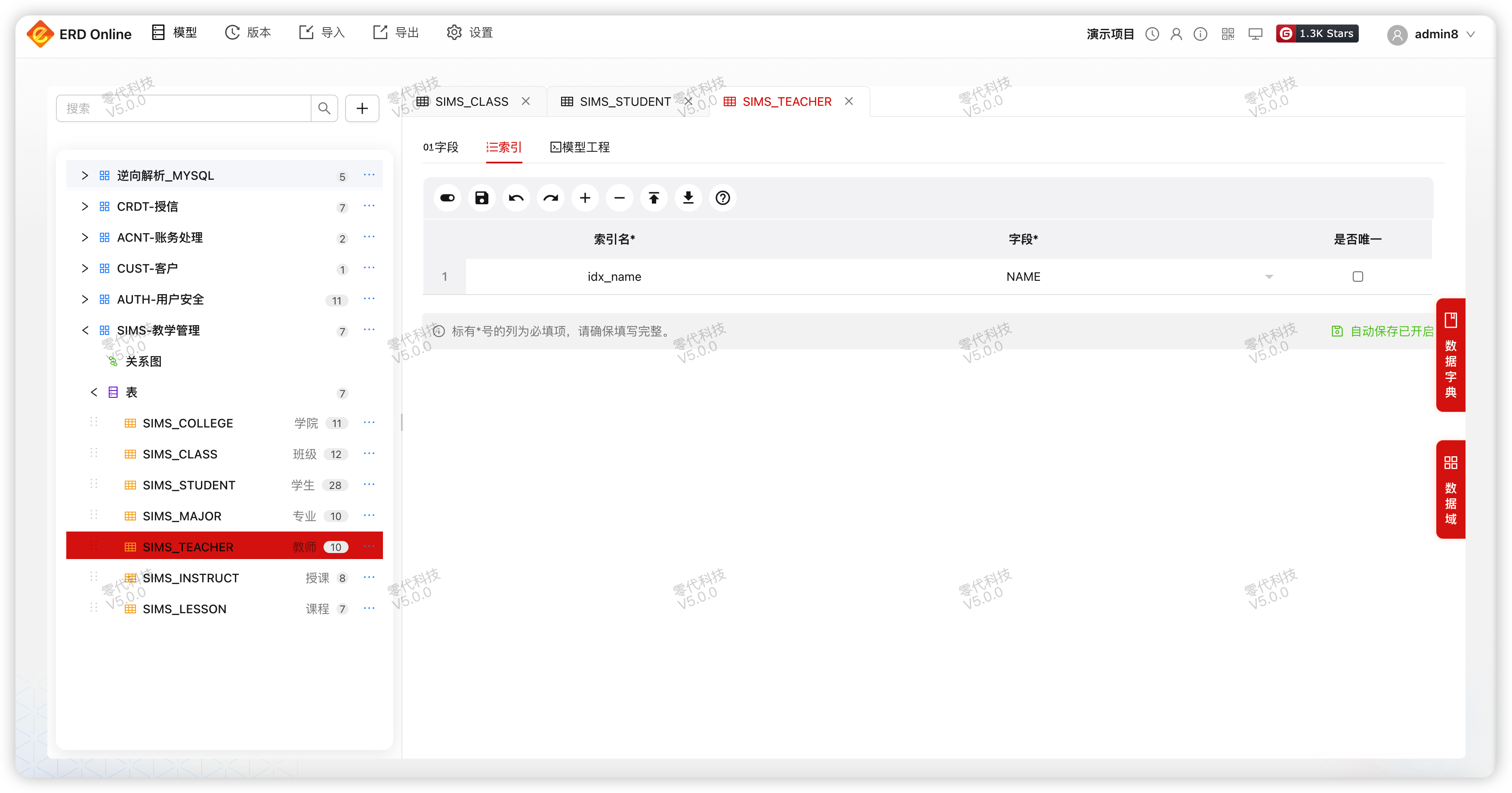

索引设计

• 支持对字段做索引设计

• 支持单独字段索引

• 支持联合索引

• 支持普通索引、唯一索引

元数据应用

• 生成各种数据库的SQL脚本：建表、表注释、删除表、重建表、新增字段等

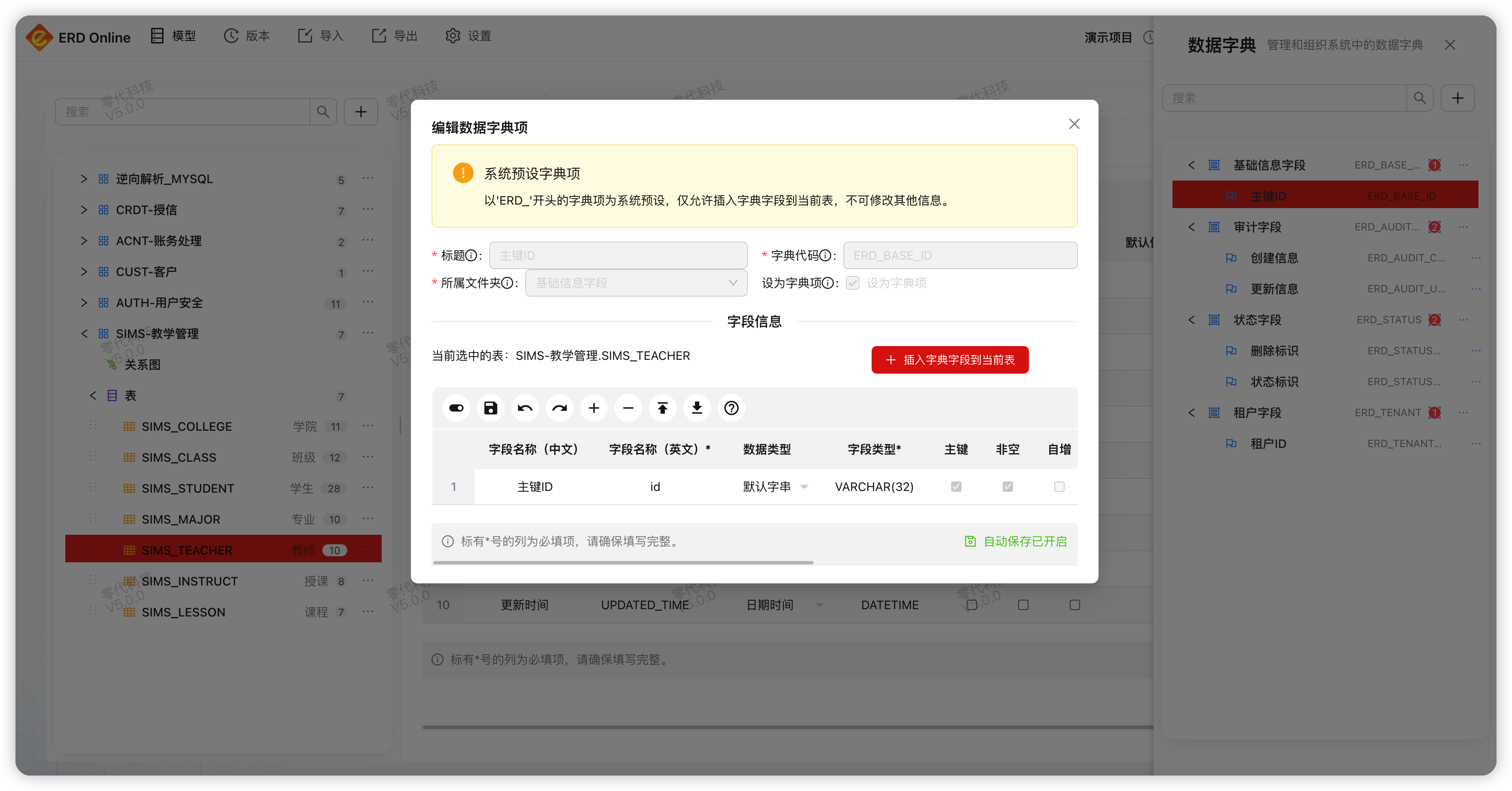

数据字典设计

• 这个功能可以帮你定义业务领域的数据词典

• 设计表时可以选择这个业务领域的字段即可

• 这样大家都遵照规范词典进行数据库设计

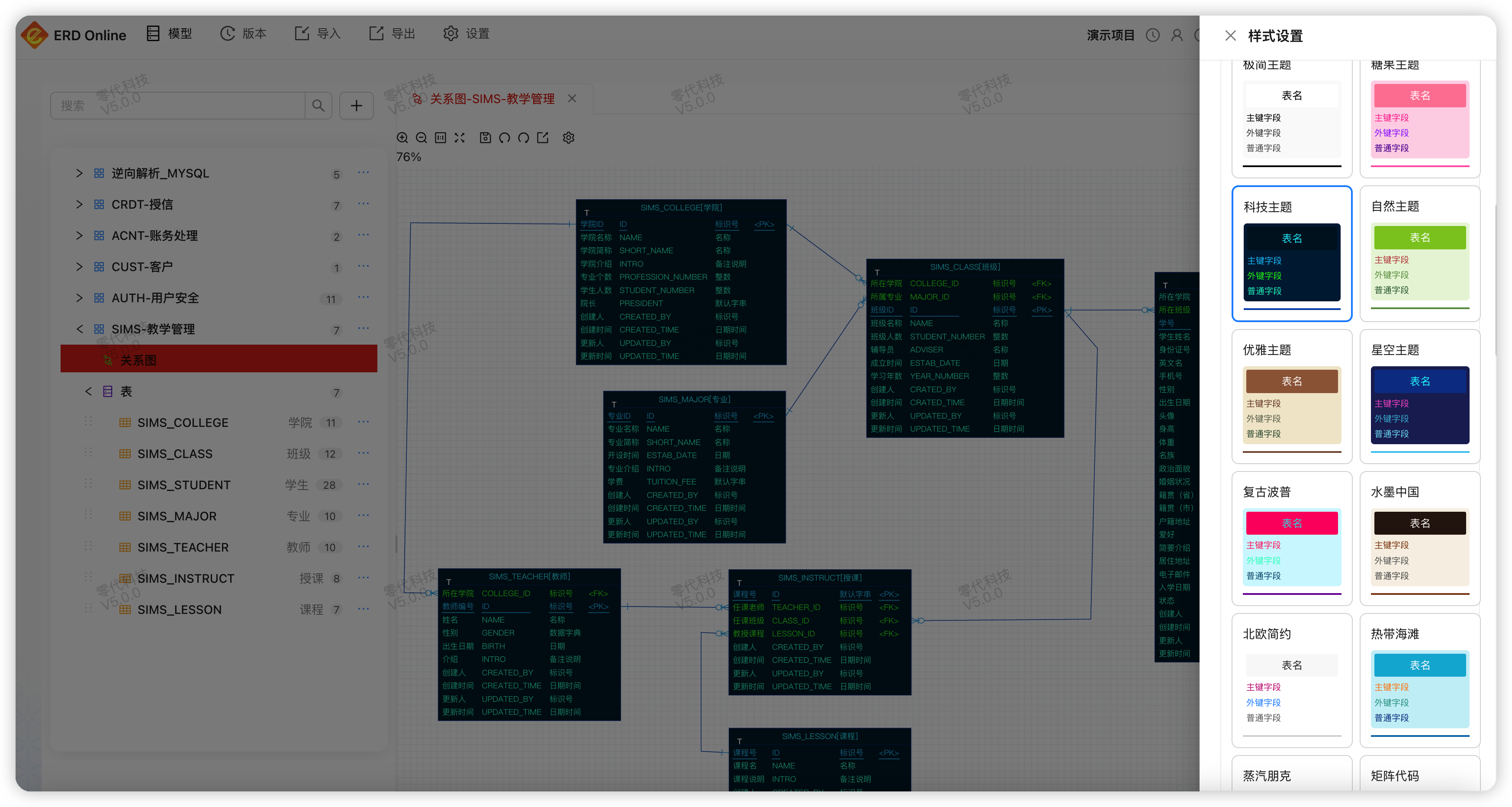

关系图设计

• 可以将左侧在用的数据表，拖到设计图中

• 支持1:1、1:n、n:m关系类型设计

• 自由定制锚点，随心所欲绘制关系图

• 小地图自由缩放、拖拽

版本管理

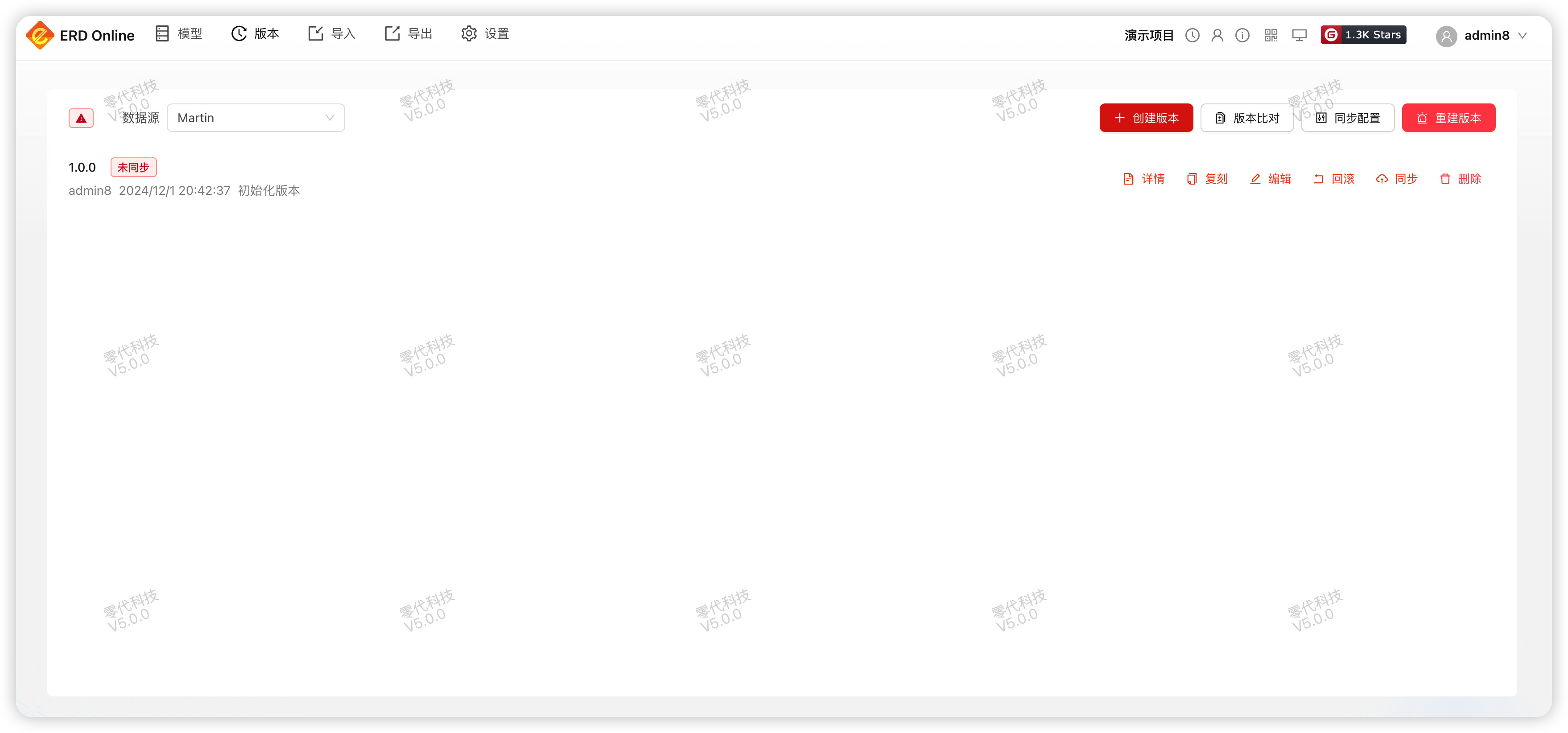

版本管理

• ERD提供两种版本管理方案：重建表、字段增量。默认为字段增量。

• 在项目开始，就要考虑好用哪种方式，中途别随意更换，不然会出现版本信息对比不准确。

• 一般情况下，使用默认方式即可。

• 第一次管理版本时，需要初始化基线版本，才能新增版本。

• 可以重建基线，重建之后，历史版本信息将会消失，元数据不受影响。

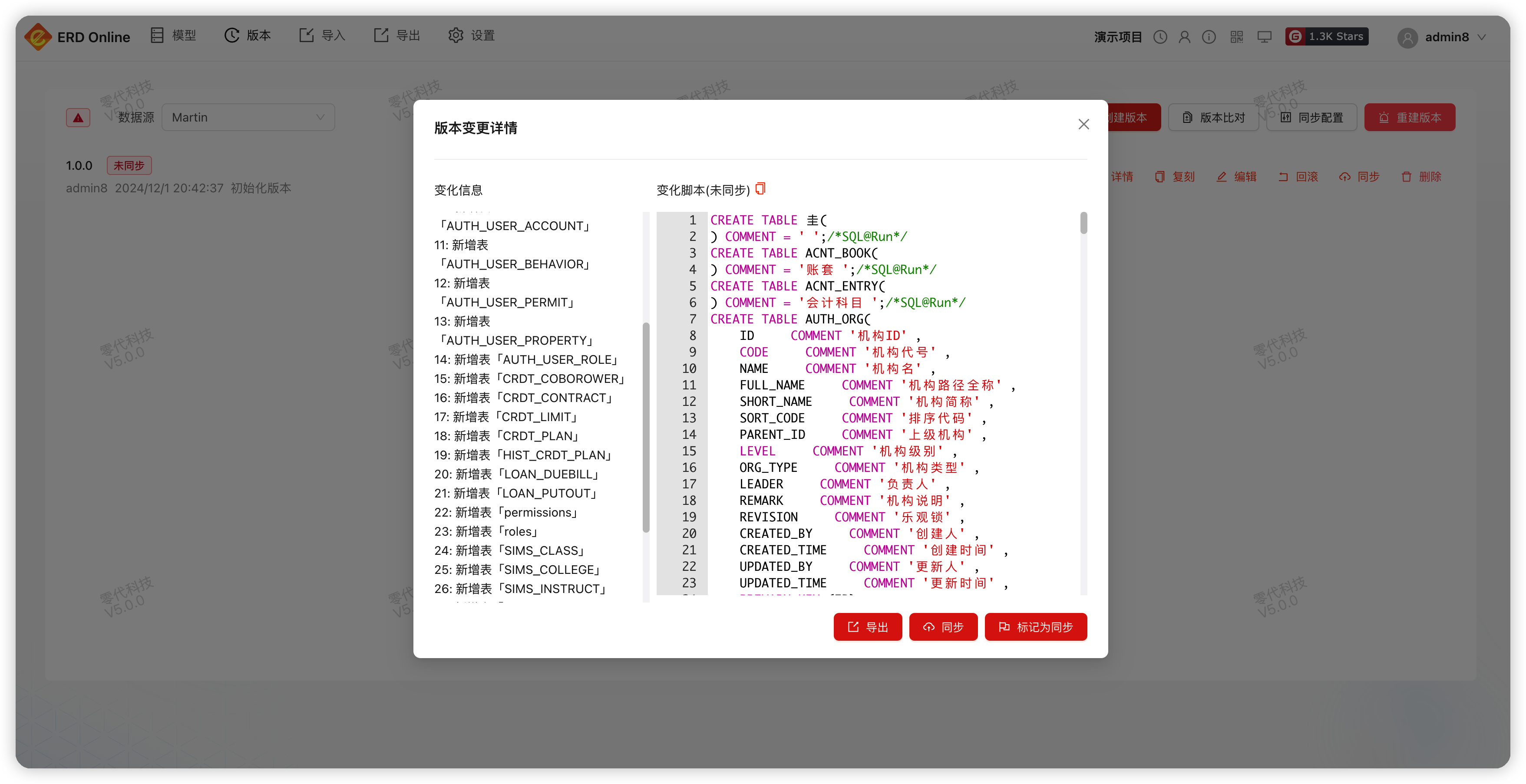

变更详情

• 显示该版本相较于上一个版本，变动的SQL

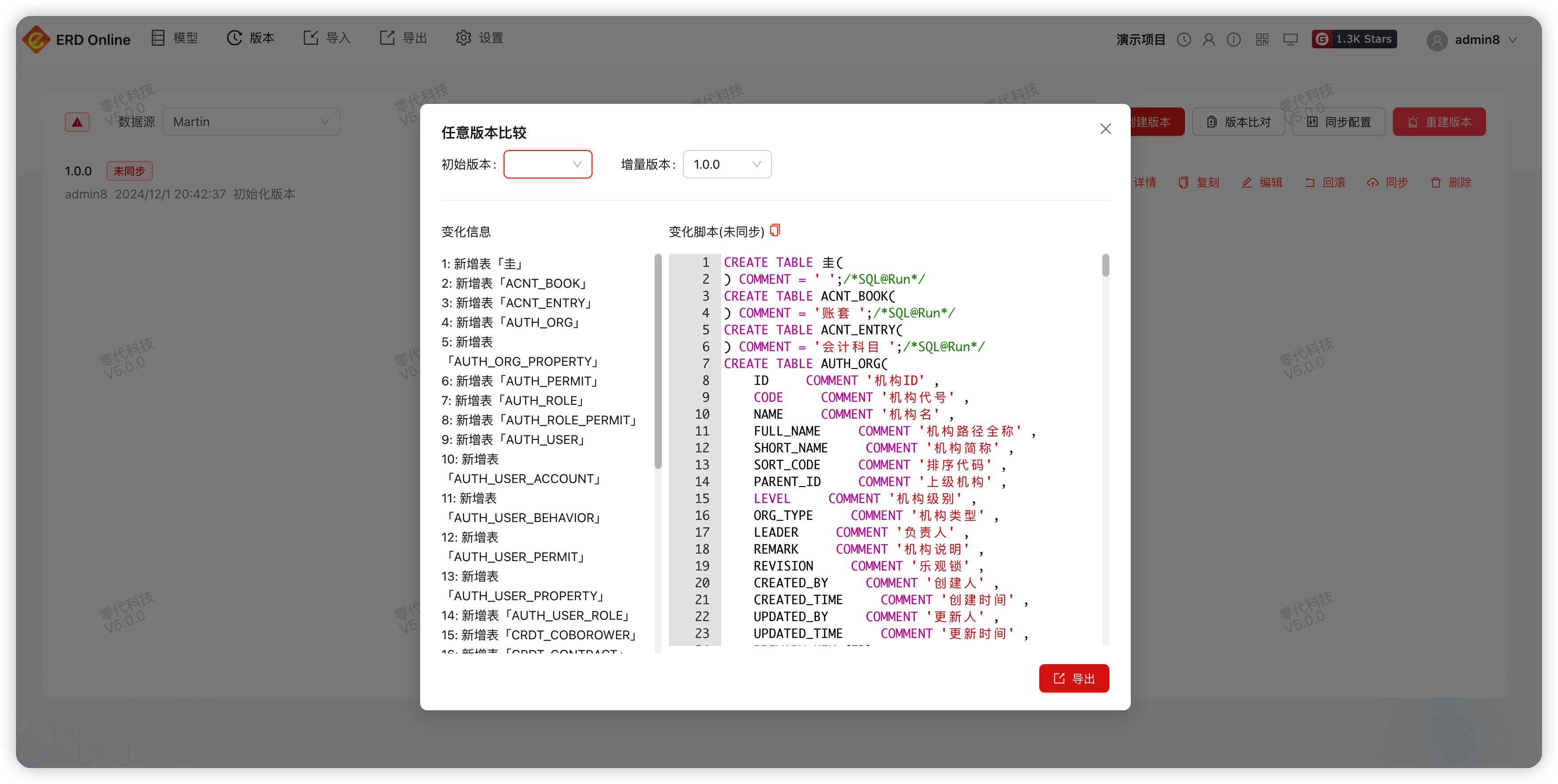

版本比对

• 支持选择任意历史版本进行比对，自动生成差量SQL

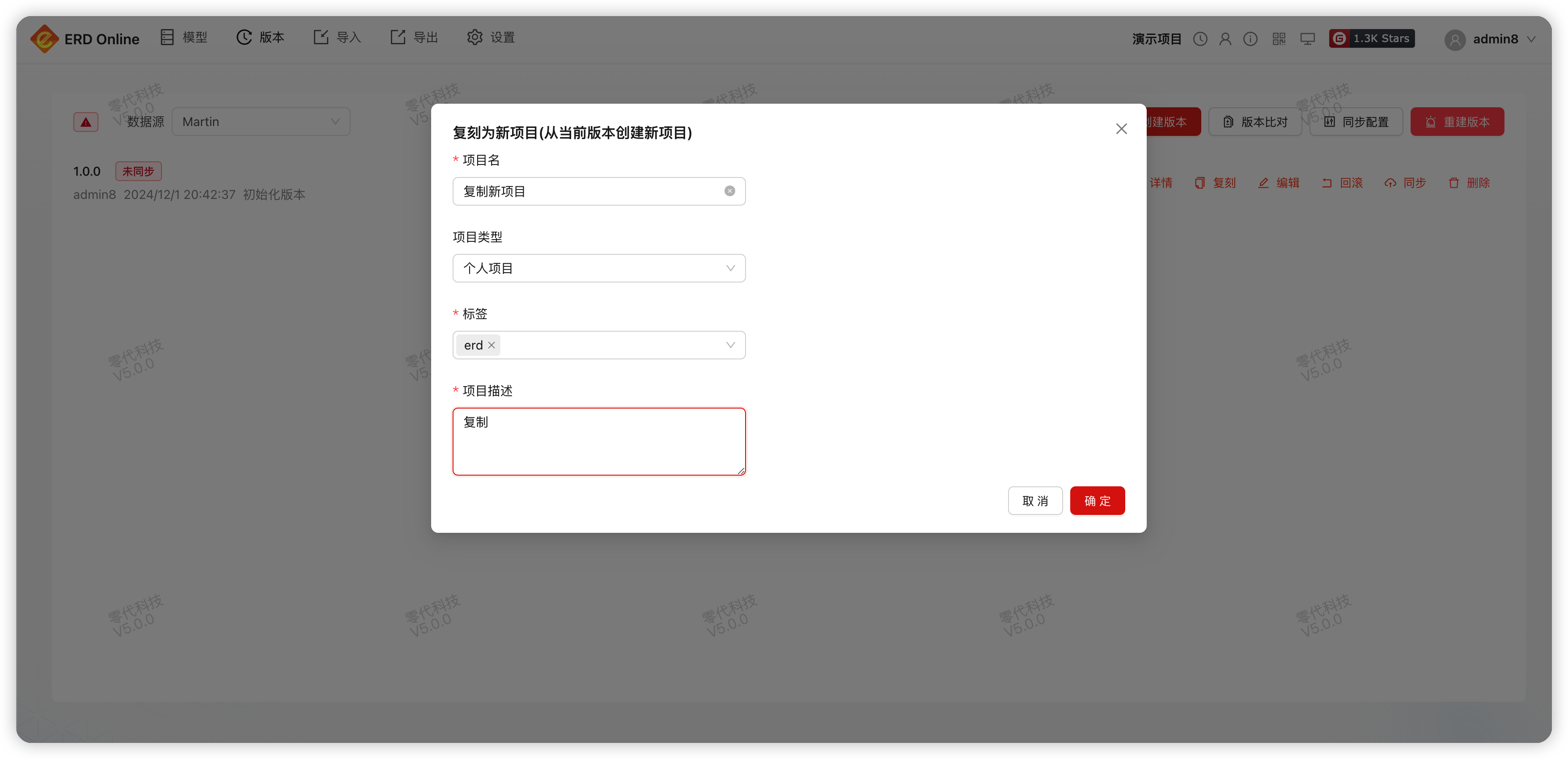

克隆

• 可以将现有的项目，复刻为一个新的项目。

• 可以复刻为任意类型的项目，比如：个人项目复刻为团队项目。

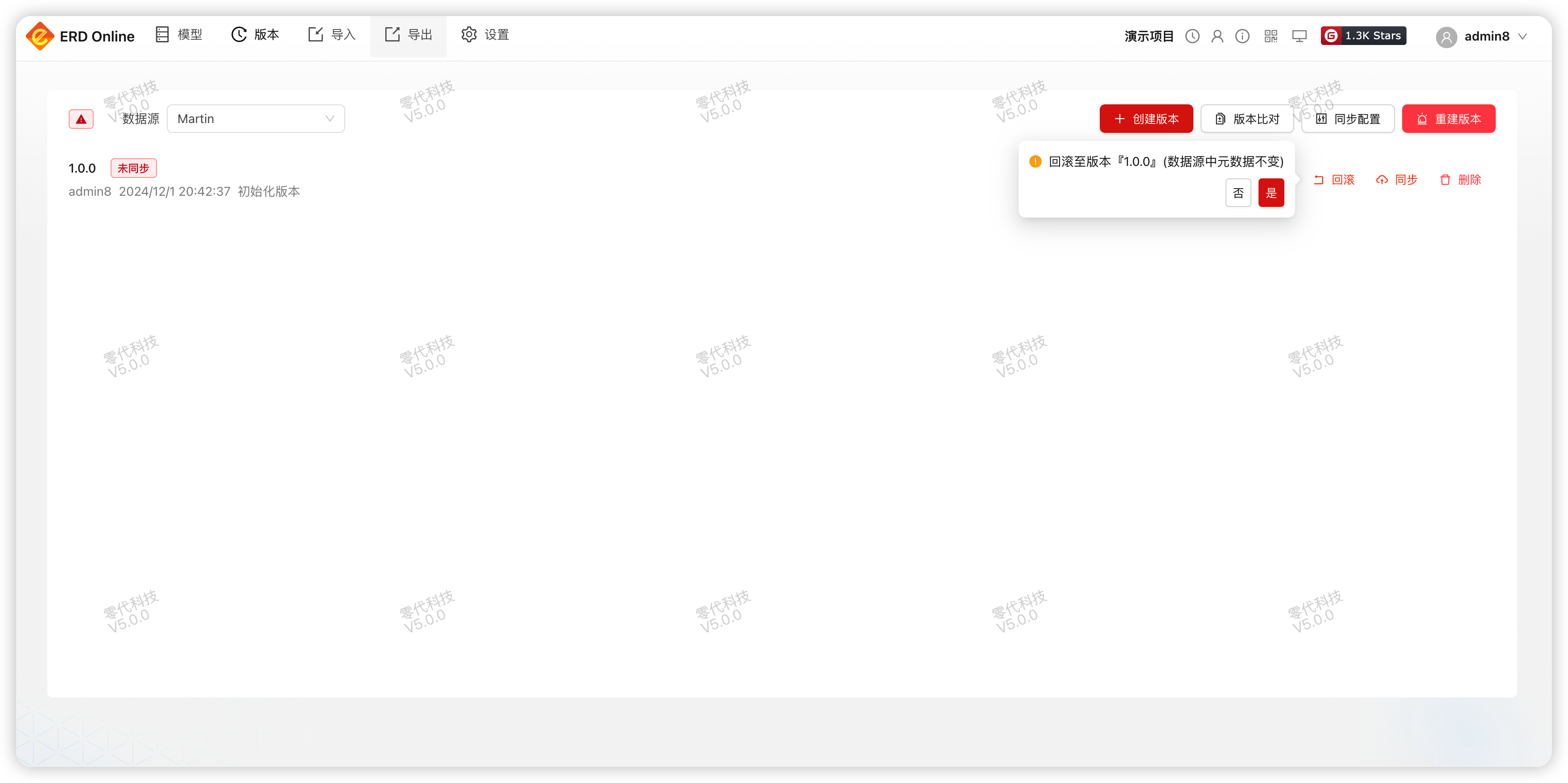

回滚

• 可以将现有的项目模型，回滚到历史任意版本。

• 现在再也不怕模型因为奇怪的原因丢失了。

• 再也不怕有人把模型删了。

• 注：回滚之后，数据源的元数据不会变化，需要走SQL审批，再次同步。

导入

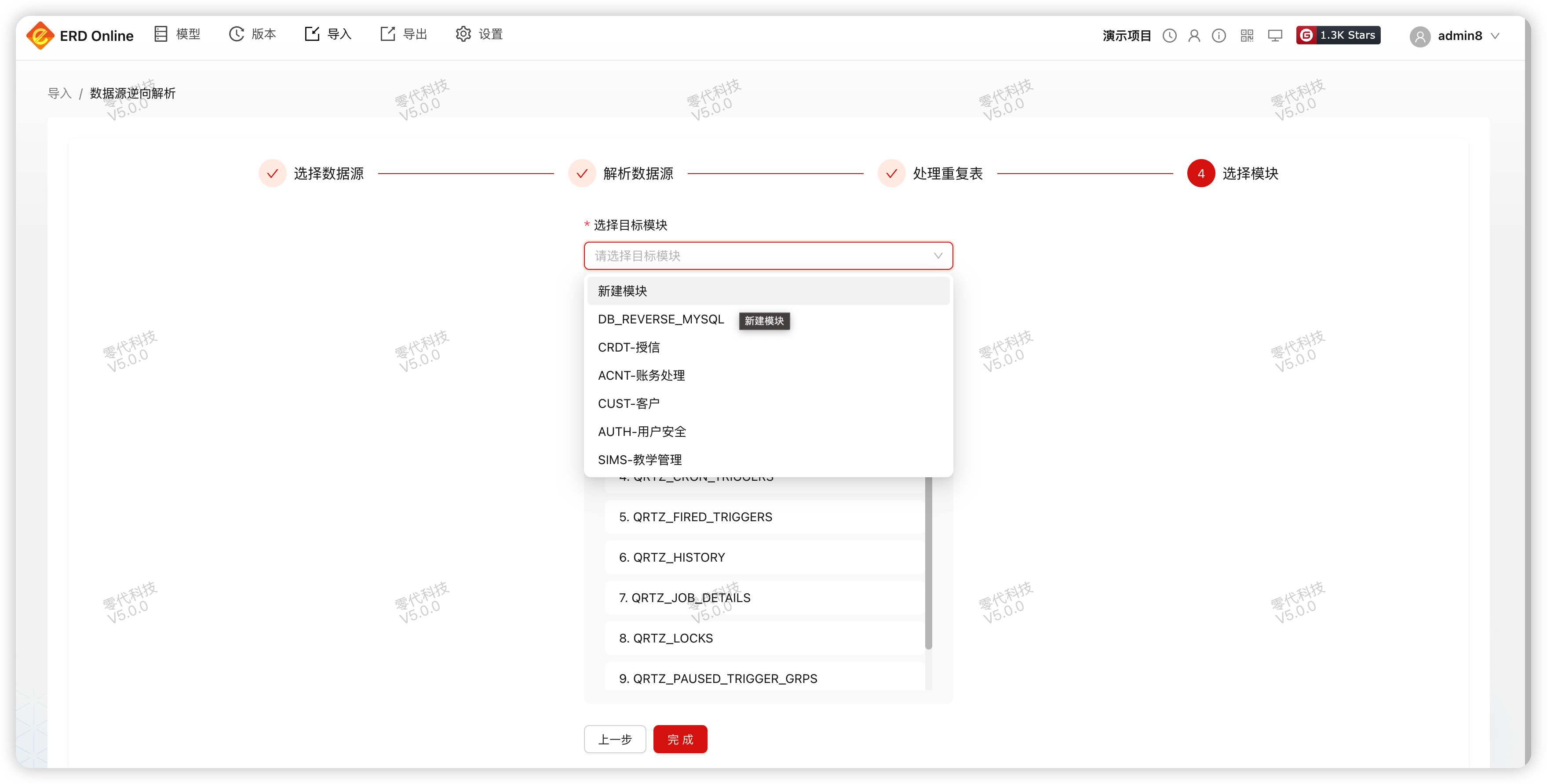

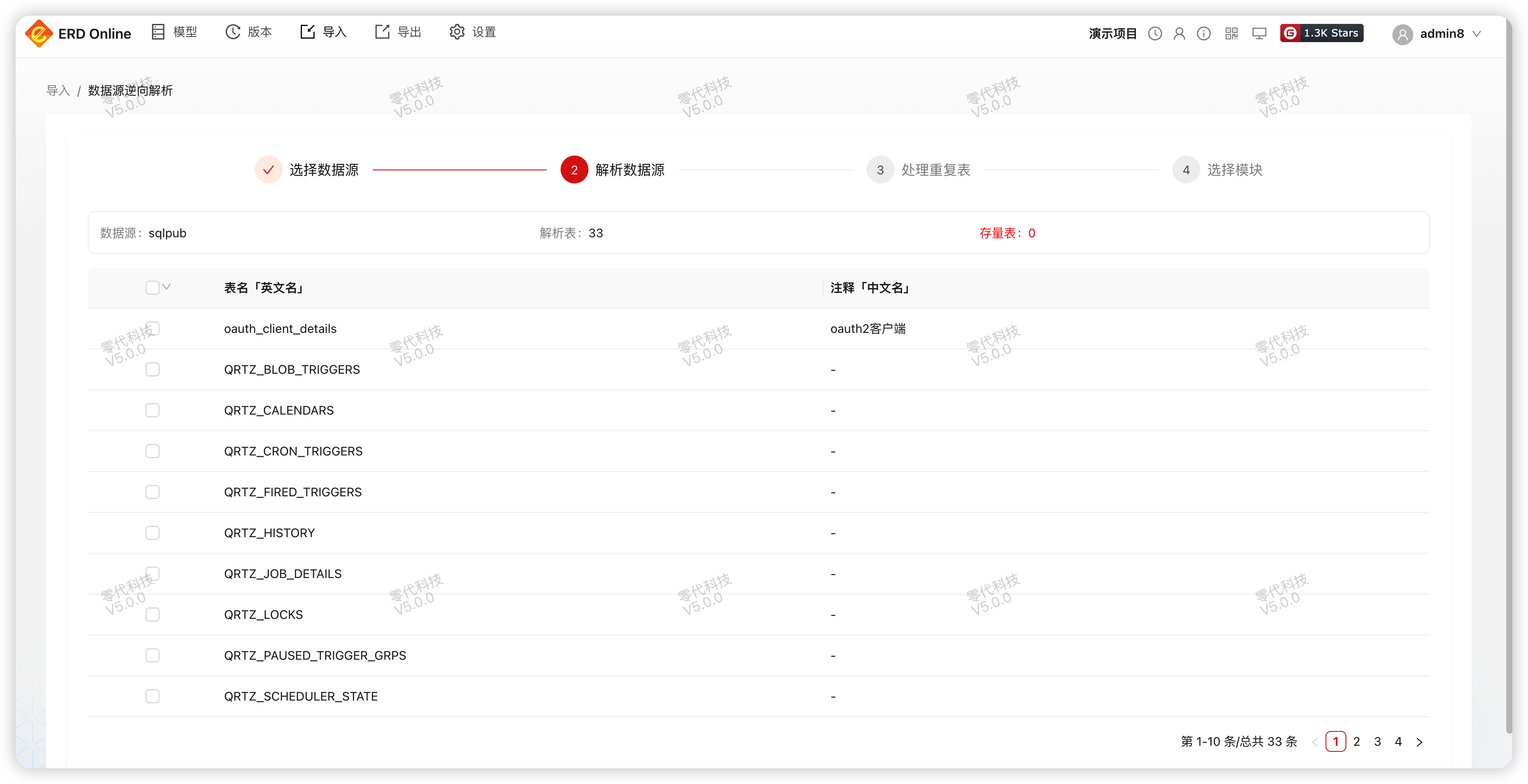

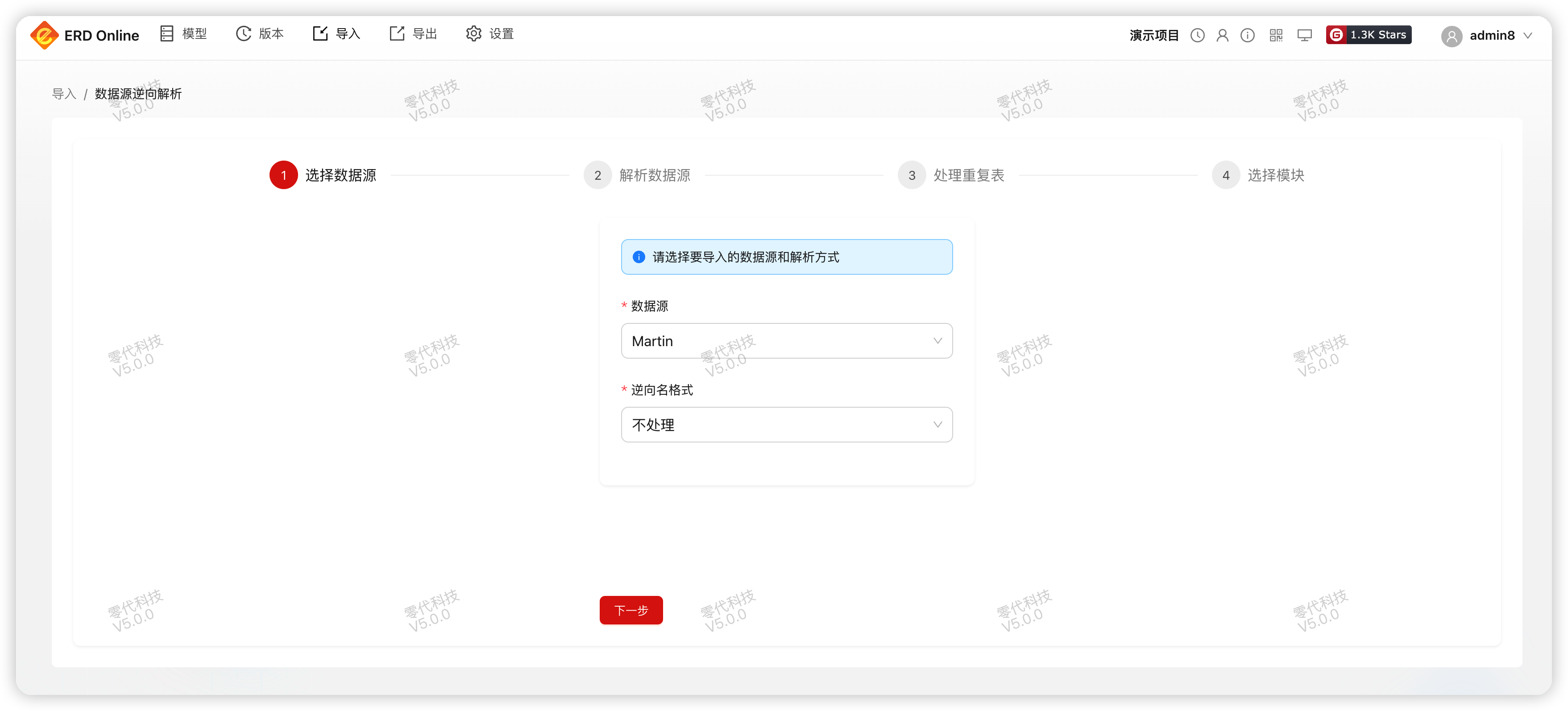

解析数据库

• 操作完「解析数据库」，需要将逆向解析出来的元数据标记为已同步，操作步骤：

  • 逆向解析完之后，立即新增一个新版本

  • 点击该版本的「版本变更详情」

  • 点击右下角「标记为已同步」

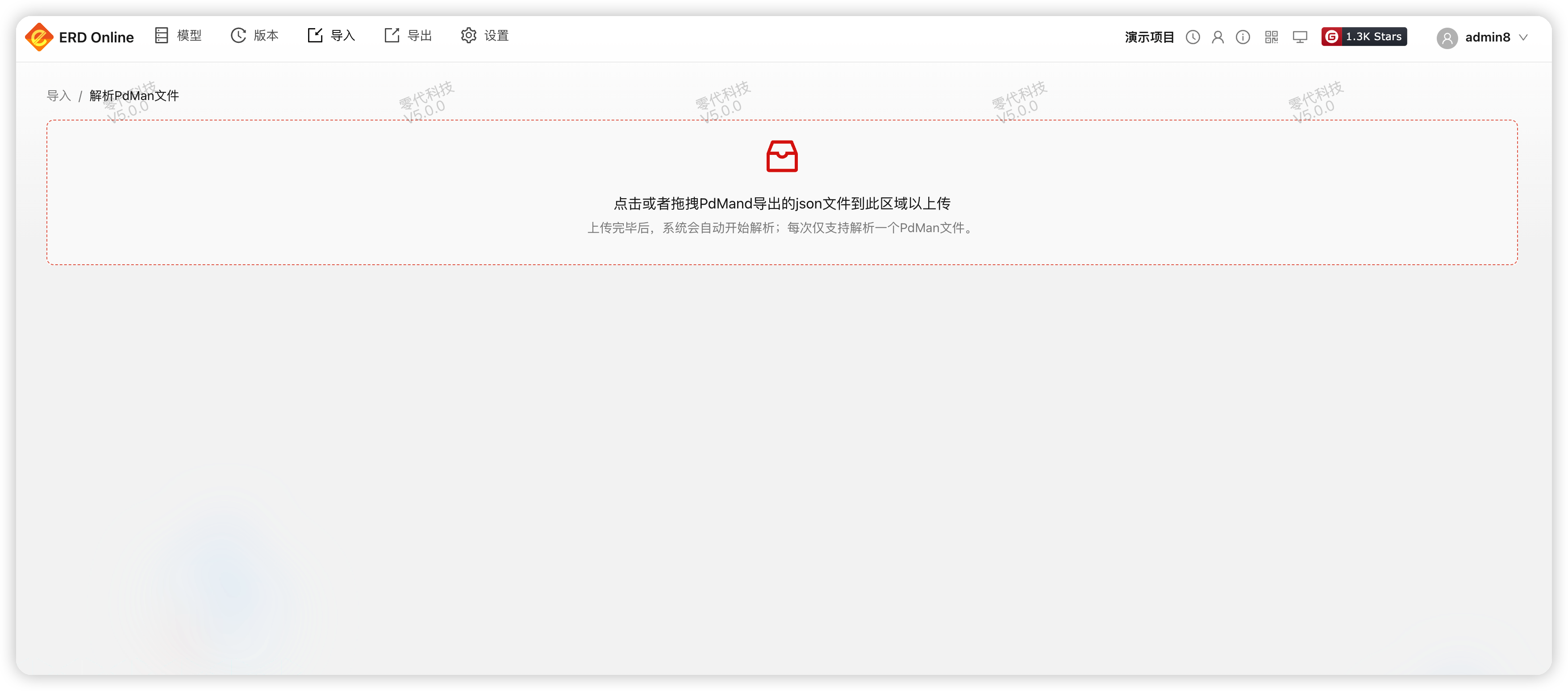

导入PdMan

• 可以将PdMan的导出文件导入到系统中

导入ERD

• 将ERD Online的线下文件，导入系统

导出

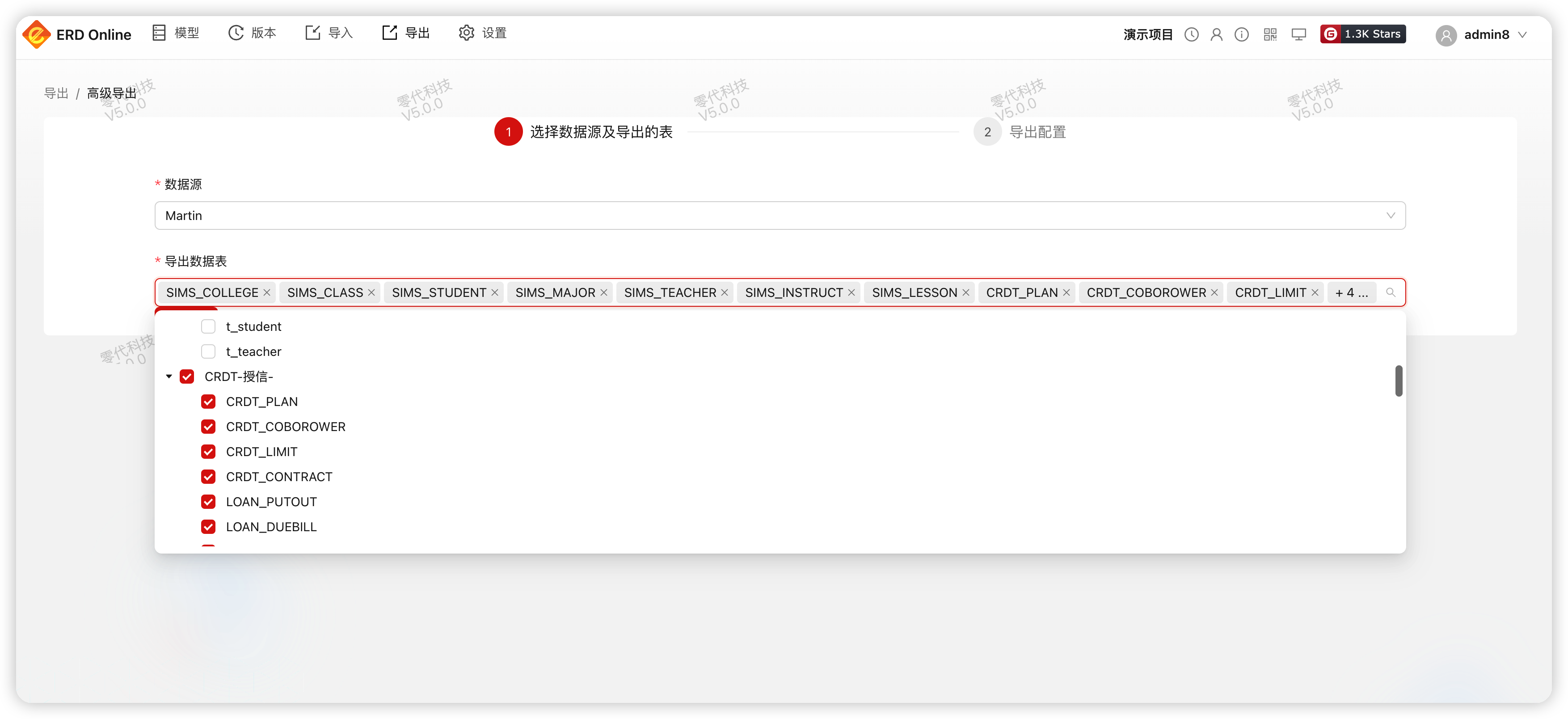

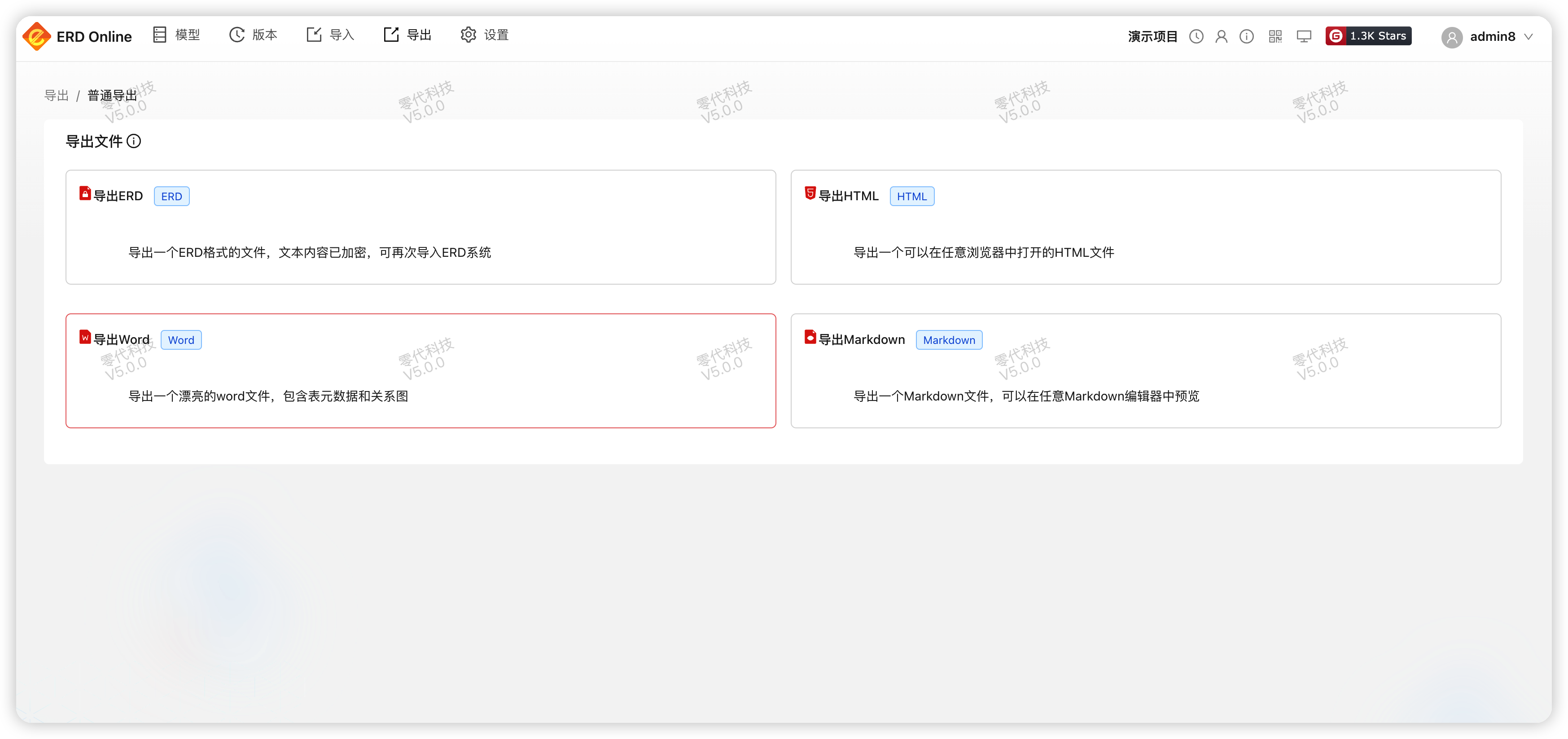

普通导出

• 可以导出格式为：HTML、word、Markdown、DDL、ERD文件

• 导出 ERD 文件（加密导出erd上的元数据，导出之后，可以导入到任何erd系统中）

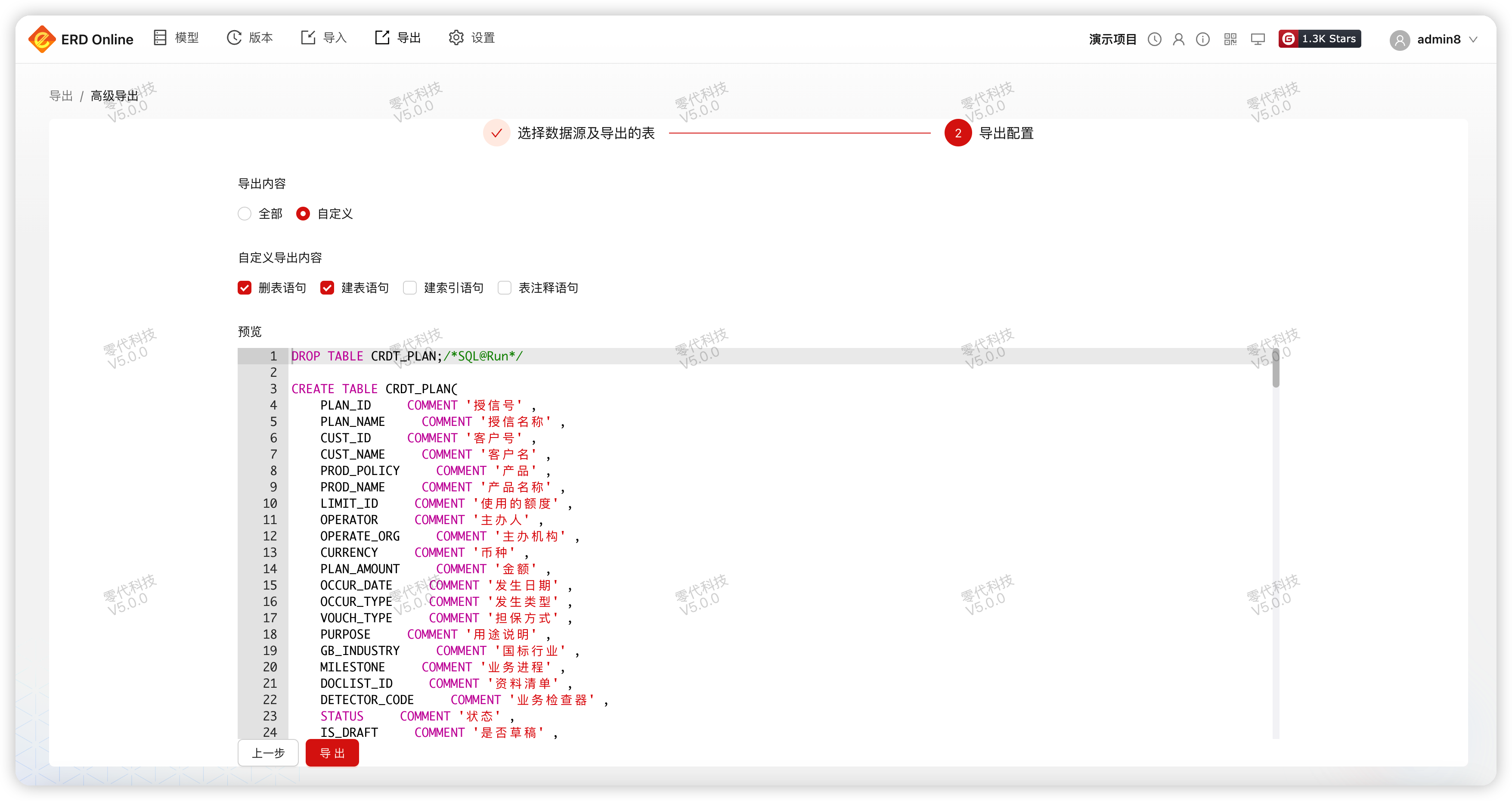

高级导出

• 可以选择要导出的元数据范围

• 可以控制要导出的SQL语句类型：删表、建表、索引、注释

设置

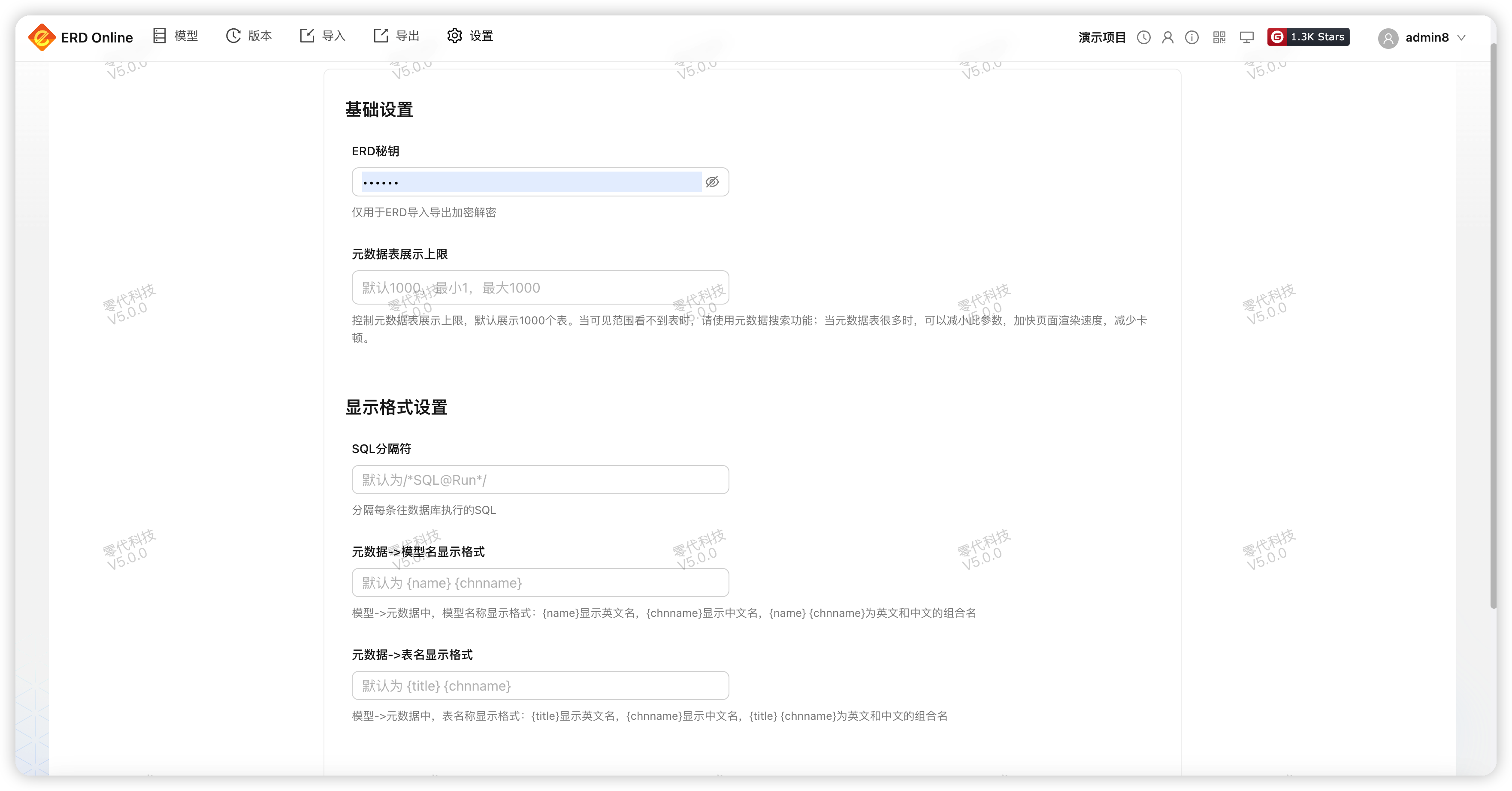

项目默认项设置

• ERD秘钥：仅用于ERD导入导出加密解密

• 元数据表展示上限：控制元数据表展示上限，默认展示30个表。当可见范围看不到表时，请使用元数据搜索功能；当元数据表很多时，可以减小此参数，加快页面渲染速度，减少卡顿

• SQL分隔符：分隔每条往数据库执行的SQL

• 元数据->模块名显示格式：模型->元数据中，模块名称显示格式：{name}显示英文名，{chnname}显示中文名，{name} {chnname}为英文和中文的组合名

• 元数据->表名显示格式：模型->元数据中，表名称显示格式：{title}显示英文名，{chnname}显示中文名，{title} {chnname}为英文和中文的组合名

• WORD模板配置：默认为系统自带的模板，如需修改，请先下载，再重新上传模板文件

SQL查询

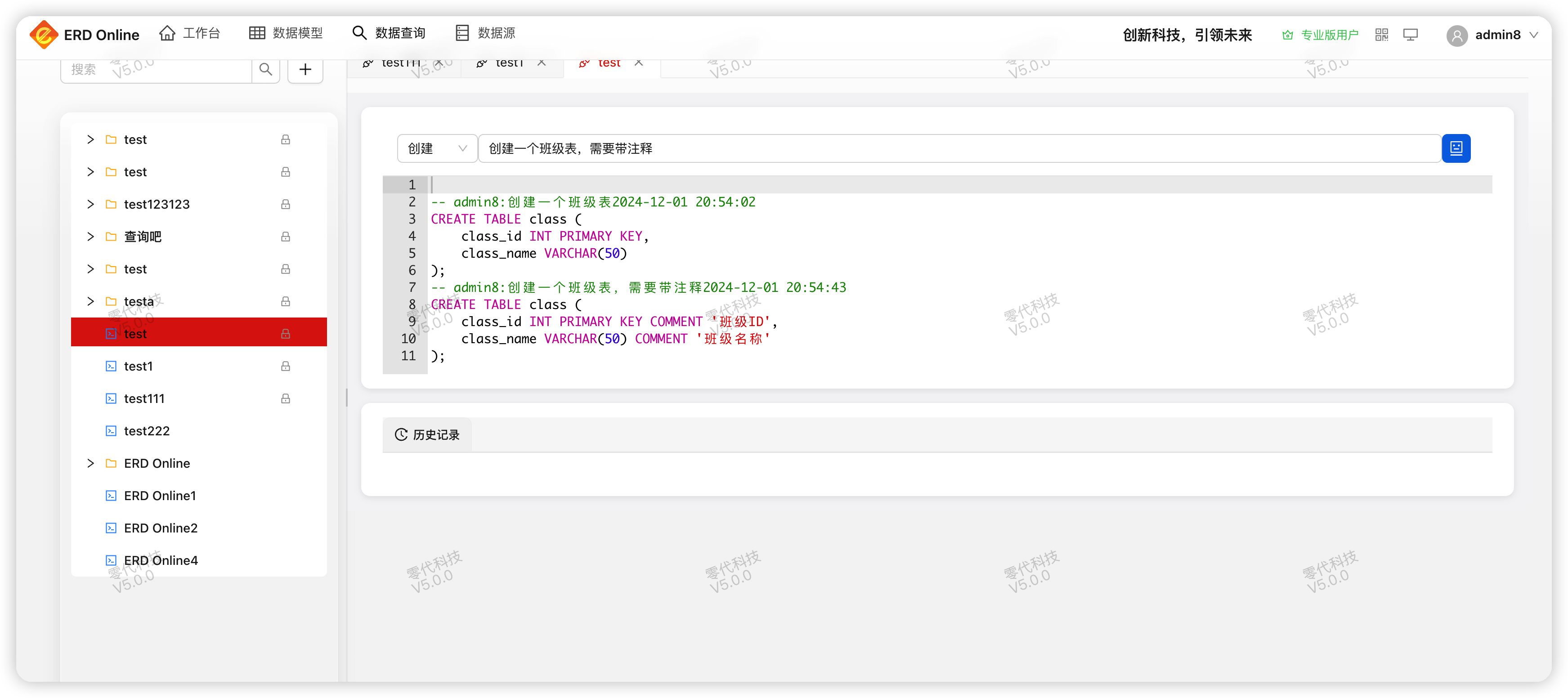

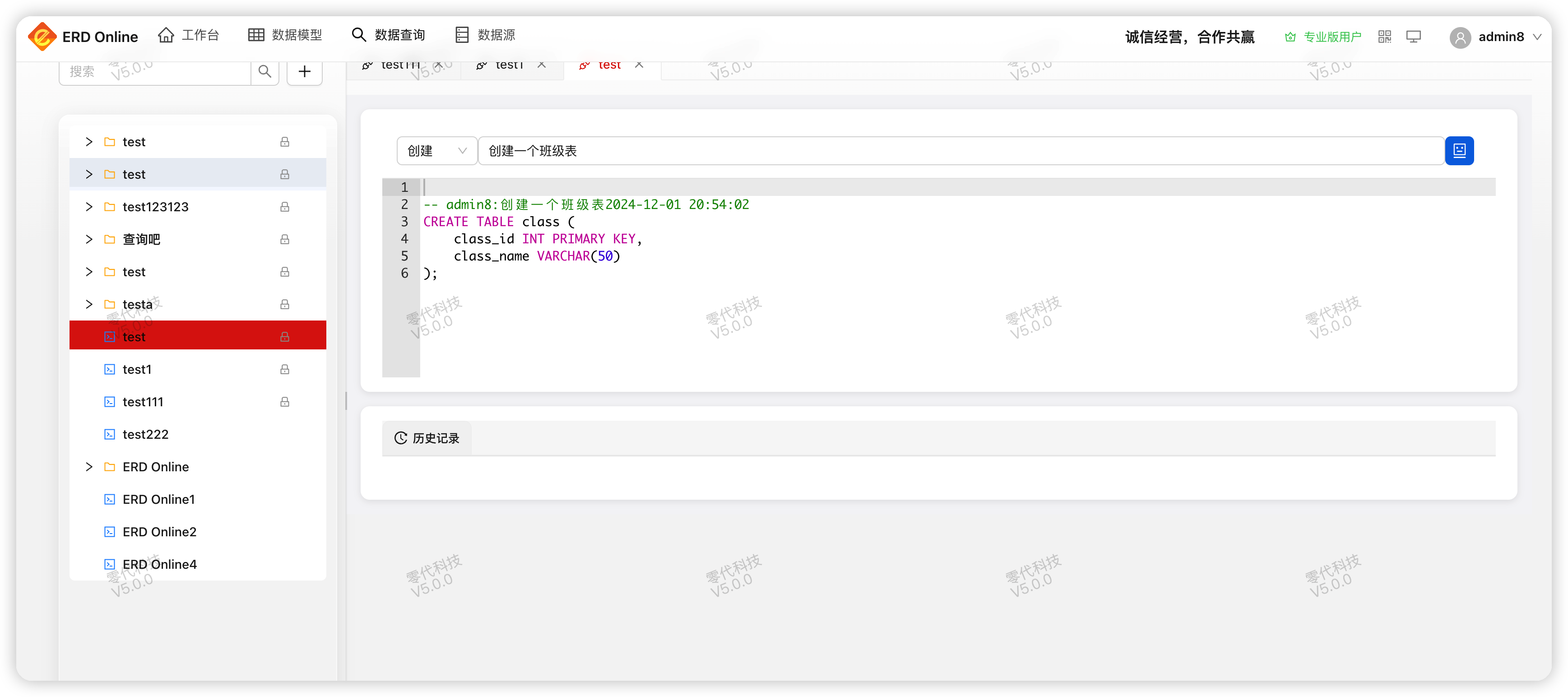

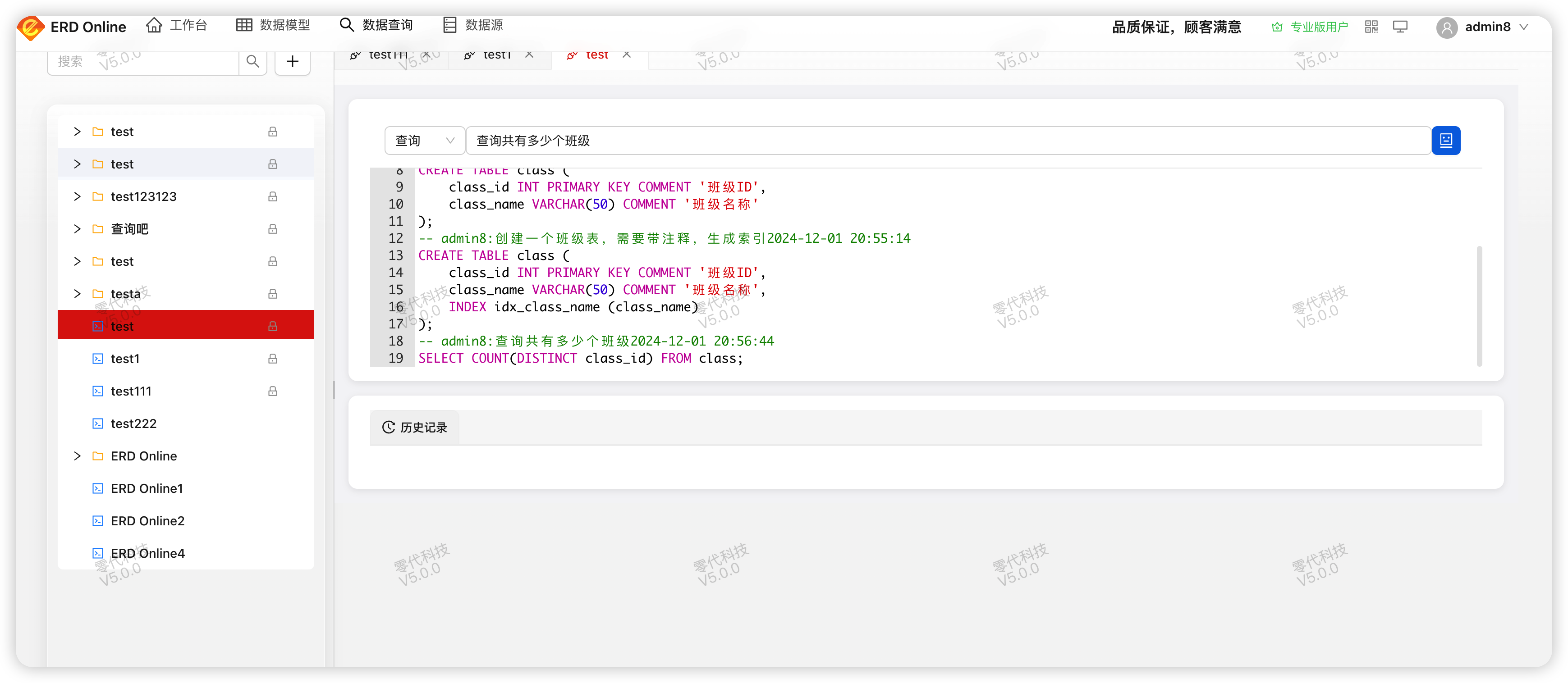

运行SQL

• 在线执行SQL语句，支持快速切换数据源

• 黑白两套主题

• 支持SQL格式化

执行计划分析

• 快速查看SQL执行计划

• 通过执行计划分析线上SQL问题

历史查询留痕

• 所有查询留痕，精确到人、时间

• 控制每次可查询量，保障线上数据安全

AI建模

AI智能生成

AI生成元数据

AI生成表注释

AI生成索引

AI生成SQL

#💡|更多探索#(orange!) ERD Online提供的AI智能建模功能不止于此，请尽情发挥你的想象能力吧！

安全和隐私措施

数据加密

为了保障用户的数据安全和隐私，ERD Online采取了多种措施，其中一个重要的措施是数据加密。

1. 数据加密的概念

数据加密是指将明文数据通过一定的算法转化为密文数据，使得未经授权的人无法读取和理解数据内容。数据加密可以有效保护数据的安全性和隐私性。

2. ERD Online的数据加密措施

为了保护用户数据的安全和隐私，ERD Online采取了以下数据加密措施：

（1）SSL加密传输

ERD Online采用SSL（Secure Sockets Layer）协议进行数据传输，通过SSL加密技术，可以保证数据在传输过程中不被窃取、篡改或伪造，确保数据的机密性和完整性。

（2）数据存储加密

ERD Online采用AES（Advanced Encryption Standard）算法对用户数据进行加密存储，确保用户数据在存储过程中不被非法访问和窃取。

（3）密码加密

ERD Online采用哈希算法对用户密码进行加密，确保用户密码不被泄露和破解。

3. 数据加密的过程

（1）SSL加密传输的过程

当用户在ERD Online进行数据传输时，浏览器会向ERD Online服务器发送一个请求，请求建立一个SSL连接。服务器会向浏览器发送一个公钥，浏览器使用公钥对数据进行加密，并将加密后的数据发送给服务器。服务器使用私钥对数据进行解密，然后再将数据发送给数据库进行存储。

（2）数据存储加密的过程

当用户在ERD Online进行数据存储时，ERD Online会先对用户数据进行AES加密，然后再将加密后的数据存储到数据库中。当用户需要访问数据时，ERD Online会对数据进行解密，然后再将数据返回给用户。

（3）密码加密的过程

当用户在ERD Online进行注册或修改密码时，ERD Online会先对用户密码进行哈希加密，然后再将加密后的密码存储到数据库中。当用户需要登录时，ERD Online会对用户输入的密码进行哈希加密，然后再将加密后的密码与数据库中存储的密码进行比对，以验证用户的身份。

这些措施可以让用户放心地使用ERD Online，而不必担心数据泄露和安全问题。

定期备份和维护

以下是ERD Online的安全和隐私措施，包括定期备份和维护的详细说明：

1. 数据备份：ERD Online会定期备份用户的数据，以确保在任何情况下都能够恢复数据。备份数据通常存储在不同的位置，以防止数据丢失或损坏。此外，备份数据也会进行加密和保护，以确保数据的安全性。备份数据的频率和方式都是经过精心设计和测试的，以确保备份数据的完整性和可靠性。

2. 系统维护：ERD Online会定期对系统进行维护，以确保系统的稳定性和安全性。维护包括升级系统软件、修复漏洞、检查系统日志等。这些措施可以防止黑客攻击和数据泄露等安全问题。

3. 访问控制：ERD Online采用了严格的访问控制措施，只有授权的用户才能访问系统和数据。用户需要进行身份验证，例如输入用户名和密码、使用双因素认证等。此外，ERD Online还会对用户的访问进行监控和记录，以便发现异常行为。

4. 数据加密：ERD Online会对用户的数据进行加密，以确保数据的安全性。数据加密可以防止黑客攻击和数据泄露等安全问题。ERD Online采用了先进的加密算法，例如AES、RSA等。

5. 安全审计：ERD Online会定期进行安全审计，以检查系统和数据的安全性。安全审计包括检查系统日志、检查访问控制、检查数据加密等。这些措施可以发现安全漏洞和异常行为，及时采取措施解决问题。

ERD Online的定期备份和维护措施能够有效保护用户的数据安全和隐私，让用户放心使用ERD Online的服务。

遵守数据保护法规

ERD Online在中国会遵守《中华人民共和国个人信息保护法》等相关法规，采取各种措施保护用户的个人信息安全和隐私：

1. 合法收集和使用：ERD Online会在用户明确同意的情况下，收集和使用用户的个人信息，并严格遵守收集和使用的目的、范围、方式等要求。

2. 保密措施：ERD Online会采取各种技术手段和管理措施，保护用户的个人信息不被泄露、篡改、丢失等。

3. 用户权利保护：ERD Online会尊重用户的权利，如用户有权查询、更正、删除自己的个人信息等，ERD Online会提供相应的服务。

4. 安全保障：ERD Online会采取各种技术手段和管理措施，保障用户的个人信息安全，如数据加密、访问控制等。

5. 数据处理合规：ERD Online会遵守数据处理合规要求，如数据处理目的明确、数据处理方式合法、数据处理时限等。

客户支持和资源

常见问题

• 新版本体验地址在哪里: https://www.erdonline.com/

• 新版本用一键脚本安装完之后，点击登录没反应

  • 首先，在浏览器上查找前端调用信息：以谷歌浏览为例：按F12，打开调试窗口，打开网络这一tab项，再次点击登录，查看返回信息

  • 然后，登录服务器，也就是执行一键部署脚本的服务器，执行以下命令，查看服务信息

  • 1
    1
    docker-compose logs -f


  • 最后，根据前后端信息，大致能定位到具体问题

• 使用docker启动起来了，只是无法接口报502

• docker-compose up -d pull 不下来

技术支持

• 社区支持，有任何问题，可以到「社区论坛」咨询，和千万网友一起讨论

• 关注微信公众号零代科技，公众号右下角可随时联系到作者

• 公众号扫码

社区论坛

https://txc.qq.com/products/673652

结论

产品优势

° 产品优势

---

「ERD Online可用于医疗保健、金融、教育和电子商务等各种行业。凭借其直观的界面和可定制的功能，ERD Online可以满足不同技能水平的广泛用户。」

　　　———— ERD Online

>(brown!)

分享并试用 ERD Online

• 打开官网：https://www.erdonline.com/

• 打开微信扫码登录

• 即可立即体验全部功能

• 将ERD Online分享给你的朋友和同事吧

• 将ERD Online在公司落地，解决公司元数据管理难题，升职加薪在此一举

感谢观看
